Приточная вентиляция в монолитах с вентфасадом

Я хотел сначала что-то в этом роде, убить сразу двух зайцев, но меня отговорили, сказав что коммунальные платежи за электричество в летнее время меня разорят. Эти установки предназначены для торговых центров и прочей коммерческой недвижимости.



Еще вариант приточно-вытяжной:

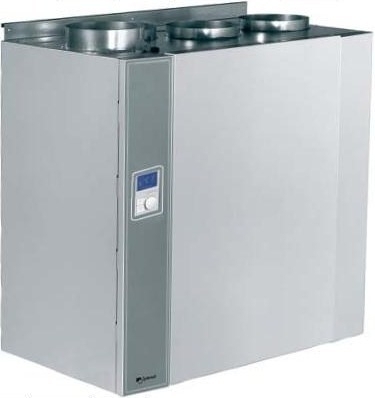

Systemair VR 250 EH/B

Смущает цена 112 тыщ и электроподогрев всего 0,5 кВт. С другой стороны - она же рекуперационная :)



А вот человек делал самосбор. У него куча фильтров, которые мне лично не нужны, т.к. у меня высокий этаж и крупной дороги под окном вроде как не будет.
http://youvent.ru/page-al-myvent3.html



Вот еще самосбор: https://vk.com/album469873_155960225
Но все эти самосборные - только приточка, без вытяжки и рекуперации.



Интересно, а как мне вывести с моего балкона на улицу 2 канала (приточный и вытяжной) по 160 мм? Стекло сверлить алмазной коронкой?
Он у меня панорамный, вот такой (обведен справа):



Межэтажная вставка из пластика. По крайней мере так показалось при ощупывании нижних балконов 1-3 корпусов со стороны улицы.



Она расположена там где плита между этажами? Через нее как-то можно вывести трубу диаметром 160 мм?



Не знаю как насчет трубы 160мм, но через эту вставку надо прокладывать трассу для внешнего блока кондиционера.

Вообще от края бетонной плиты до остекления 10-15см, прикрыто жестянкой. В крайнем случае можно кусок жести отогнуть и там трубу загнуть.



Еще есть приточно-вытяжной вентагрегат с пластинчатым рекуператором и электрическим нагревателем Lessar.

Горизонтальное исполнение

Lessar LV-PACU 400HE. Цена 60 тыр.

Потолочное исполнение

Lessar LV-PACU 400 PE. Цена 70 тыр.



Ну что ж, будем смотреть и думать!



Нашел еще одну, как мне кажется, наиболее подходящую для меня приточно-вытяжную установку с рекуперацией:
Ostberg HERU 90 T (Швеция)



Предназначена для установки в теплое помещение. Я буду устанавливать на утепленную лоджию. Настенное крепление, габариты Ш600хВ700хГ400. Цена около 100 тыр. Подогреватель 1.2 кВт. Поток 400 м3/час несколько избыточен, но на минимальной скорости поток будет 100 м3/час, чего вполне достаточно для комфортного пребывания 3 человек. Заодно и шум будет минимальный.

Оф. сайт: http://products.ostberg.com/Category/Family/120

Здесь цена 98 тыр:
http://www.airvek.ru/ventilation/vi...-and-input-ventilation-recuperator-heru-90-t/

Инструкция: http://products.ostberg.com/FileServer/Download/20228



Оказываются, много есть скандинавского производства даже дешевле: http://www.mircli.ru/pritochno-vytyazhnye-ventilyacionnye-unstanovki/



Например этот вариант с дополнительной шумоизоляцией за 86 тыр: Systemair VX 400 EV-R H/R



А вот вообще за 44 тыр.: Systemair VX 250 TV/P



Поток 250 м3/ч для моих 61 м2 вполне достаточен. Для площади в районе 100 м2 лучше брать 400-ю модель.
Инструкция: http://www.systemair.com/Documentation/Air handling units/VX_250_TVP_I_RU.pdf



Есть еще аналогичная по всем параметрам модель Ventrex RISV 260 VEK



Вычитал вот что. SystemAir и Ventrex используется пластинчатый рекуператор. Модели с роторными рекуператорами типа Ostberg дороже, но в них отсутствует дренаж, который подразумевает обслуживание. Также в отличие от установок с пластинчатым рекуператором у них КПД ниже на 15% и требуется дополнительный обогрев.



Вот что пишет производитель Turkov про свою установку Zenit 500 за 100 000 руб.:

Основная проблема всех рекуператоров это их сильное обмерзание, но в наших рекуператорах этой проблемы нет из-за гигроскопичного материала, который позволяет не только утилизировать тепло, но и влагу, что позволяет эксплуатировать установки в -35 и ниже.

Рекуператор установок выполнен из гигроскопичного материала, мембрана используемая в рекуператорах не разрушается при взаимодействии с водой, а становится более прочным, в отличии от целлюлозных рекуператоров. Такие свойства рекуператора позволяет монтировать установки ZENIT в любом положении, в отличие от других приточно-вытяжных установок, так как у них приходится отводить конденсат в канализацию или на улицу.

Возможен любой вариант монтажа: к потолку (крышкой обслуживания вниз), на пол (крышкой обслуживания вверх или в стороны), к стене вертикально (воздуховоды сверху или снизу), к стене горизонтально (воздуховоды в стороны).

Статья про рекуператоры: http://www.citiair.ru/pages/alasca/recup.html



Главный минус роторных рекуператоров, по-моему, это то, что они смешивают приточный и вытяжной потоки. К тому же от движущихся частей в установке желательно максимально избавляться.
Мне нравится идея рекуператоров из гигроскопичного материала, такие как у Airlaska и Turkov, но и цены у них выше. Еще рассматриваю вариант сборки ПВУ из отдельных (не дорогих) компонент, например, украинских vents.ru.



Вообще вопросов конечно много возникает при продумывании всех тонкостей создания установки:
1. опасаюсь за шумность как самой установки, так и диффузоров (распределителей)
2. целесообразность использования приточки в зимний период, связанную с повышенным расходами на электроэнергию
3. как совместить пву и кондиционер?
4. что делать, если засалятся воздуховоды, а доступ к ним будет невозможен из-за ремонта?
5. где найти людей, способных к воплощению моих идей? Пытался разговаривать на эту тему с консультантами в специализированных магазинах и точках на стройрынке, ответ у всех один: "зачем тебе этот геморрой в твой квартире. Поставь клапан и наслаждайся. У тебя же не коттедж".
6. нужен ли фильтр тонкой очистки? Не слишком ли стерильные условия будут в квартире с его использованием?
7. какое отверстие делать выше: всасывающее свежий воздух или выбрасывающее отработанный?
8. будет ли рекуператор работать в другую сторону, т.е. летом, при включенном кондиционере, когда температура воздуха на улице +30, а в квартире лишь +20?
9. что делать с общедомовой вытяжкой, ведь отработанный воздух жалко туда выбрасывать, он же теплый и нужен для рекуператора.



Может быть зададите свои вопросы в этой теме на forumhouse?
Вчера ее нашел, но еще почти не читал.
